Die Heizkurve entscheidet, mit welcher Vorlauftemperatur Ihre Wärmepumpe bei welcher Außentemperatur arbeitet, und damit direkt über Stromverbrauch und Jahresarbeitszahl. Dieser Beitrag zeigt, wie Sie Neigung und Niveau systematisch einstellen und feinjustieren, nicht nur die App-Klickanleitung.
Das Wichtigste in Kürze
- Zwei Stellgrößen: Die Neigung bestimmt, wie stark die Vorlauftemperatur bei fallender Außentemperatur steigt. Das Niveau verschiebt die gesamte Kurve parallel nach oben oder unten.
- Nach der Inbetriebnahme hat die Heizkurve häufig noch Optimierungspotenzial bei der Vorlauftemperatur.
- Als grobe Orientierung liegt die Vorlauftemperatur am Auslegungspunkt häufig bei 30 bis 40 °C für Fußbodenheizungen, bei Heizkörpern häufig bei 45 bis 60 °C.
- Als Faustregel nennt der Bundesverband Wärmepumpe rund 2,5 Prozent höhere Stromkosten je Grad höherer Vorlauftemperatur.
- Ein vorheriger hydraulischer Abgleich ist Voraussetzung für eine belastbare Heizkurven-Optimierung.
- Immer nur einen Parameter ändern und mehrere Tage abwarten, bevor nachjustiert wird.
- Eine dauerhaft zu hohe Heizkurve kann die tatsächliche Jahresarbeitszahl im Betrieb verschlechtern, unabhängig von der separat berechneten Förder-JAZ.
Was die Heizkurve steuert und warum sie über Effizienz entscheidet
Die Heizkurve, auch Heizkennlinie genannt, ist die Vorschrift, mit der die Regelung aus der gemessenen Außentemperatur die passende Vorlauftemperatur berechnet. Sinkt die Außentemperatur, steigt die Vorlauftemperatur, damit die Heizflächen weiterhin genug Wärme abgeben.
Bei einer Wärmepumpe hat diese Kurve ein zusätzliches Gewicht gegenüber einer fossilen Heizung. Die Effizienz der Anlage hängt direkt von der Temperaturdifferenz zwischen Wärmequelle und Vorlauf ab. Eine unnötig hohe Vorlauftemperatur erhöht diese Differenz und damit den Stromverbrauch, ohne dass mehr Wärme im Raum ankommt als nötig.

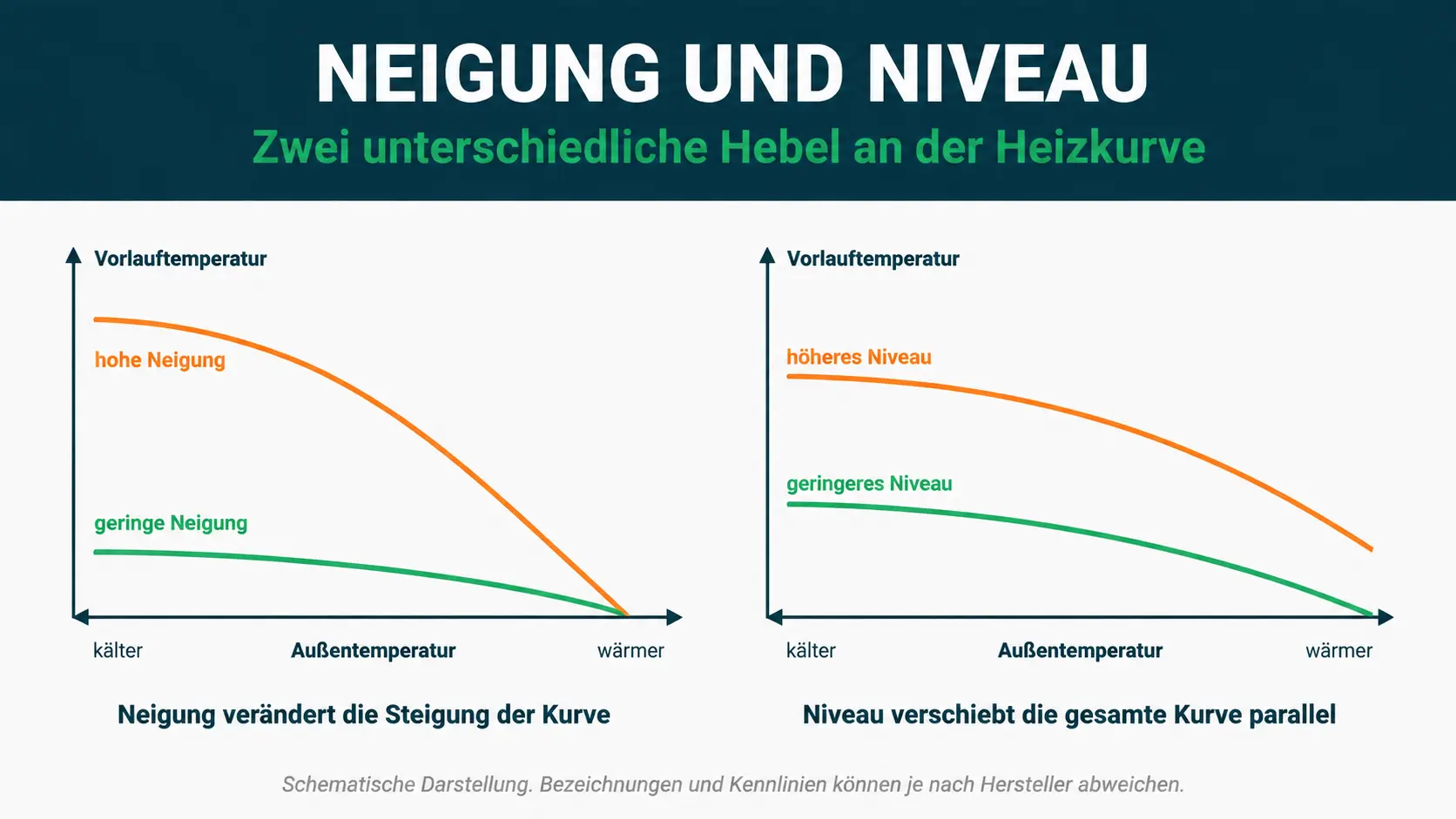

Neigung und Niveau sind zwei unterschiedliche Hebel
Die Neigung, auch Steilheit genannt, legt fest, wie stark die Vorlauftemperatur bei sinkender Außentemperatur ansteigt. Eine hohe Neigung bedeutet, dass die Anlage bei Kälte deutlich mehr Vorlauftemperatur bereitstellt als bei milden Temperaturen.
Das Niveau, teils auch Parallelverschiebung genannt, verschiebt die gesamte Kurve nach oben oder unten, unabhängig von der Außentemperatur. Bei einer klassischen Parallelverschiebung wird die Heizkennlinie über den gesamten Außentemperaturbereich nach oben oder unten verschoben.
Wichtig:
Ist es vor allem bei niedrigen Außentemperaturen zu kühl, ist in der Regel die Neigung der passende Hebel. Ist es dagegen bei unterschiedlichen Außentemperaturen dauerhaft zu kühl oder zu warm, sollte eher das Niveau geprüft werden.
Warum die Heizkurve häufig noch Optimierungspotenzial hat
Ob die Heizkurve nach der Inbetriebnahme bereits optimal eingestellt ist, hängt vom Gebäude, den Heizflächen und der Regelung ab. Entscheidend ist, die Vorlauftemperatur im Betrieb so weit wie möglich abzusenken, ohne dass der gewünschte Raumkomfort verloren geht.
Von der Heizlast zu den passenden Systemtemperaturen
Der fachlich saubere Ausgangspunkt für die Heizkurve ist nicht die App-Voreinstellung, sondern die Heizlastberechnung nach DIN EN 12831, wie sie auch der Auslegung der Wärmepumpe selbst zugrunde liegt. Die raumweise Heizlast zeigt, welche Wärmeleistung die einzelnen Räume am Auslegungspunkt benötigen.
Welche Vor- und Rücklauftemperaturen dafür erforderlich sind, ergibt sich anschließend aus dem Heizflächenabgleich und der Leistungsfähigkeit der vorhandenen Heizflächen.
Bei Bestandsheizkörpern kommt ein zweiter Rechenschritt hinzu, der Heizflächenabgleich. Die Nennleistung eines Heizkörpers ist für eine Norm-Systemtemperatur angegeben. Bei einer abweichenden, niedrigeren Systemtemperatur sinkt die tatsächliche Leistung nicht linear, sondern über einen geräteabhängigen Exponenten.
Für die überschlägige Prüfung, ob ein Heizkörper bei niedrigerer Vorlauftemperatur noch ausreicht, eignet sich der Heizkörperrechner des Bundesverbands Wärmepumpe.
Welche Systemtemperatur am Ende passt, hängt vom Heizflächentyp ab.
| Heizflächentyp | Orientierung für die Vorlauftemperatur am Auslegungspunkt |
|---|---|
| Fußbodenheizung, gut gedämmtes Gebäude | häufig etwa 30 bis 40 °C |
| Fußbodenheizung mit höherer Heizlast | häufig etwa 40 bis 45 °C |
| Heizkörper | je nach Gebäude und Heizfläche häufig etwa 45 bis 60 °C |
Diese Werte sind eine grobe Orientierung für den Startpunkt der Feinjustierung, keine feste Vorgabe. Die Darstellung und Skalierung der Heizkurve unterscheidet sich zudem je nach Hersteller. Manche Regelungen arbeiten mit Neigung und Niveau, andere mit Endpunkt, Auslegungstemperatur oder anderen Parametern. Die tatsächlich passende Einstellung ergibt sich erst aus der Beobachtung im laufenden Betrieb, wie im nächsten Abschnitt beschrieben.

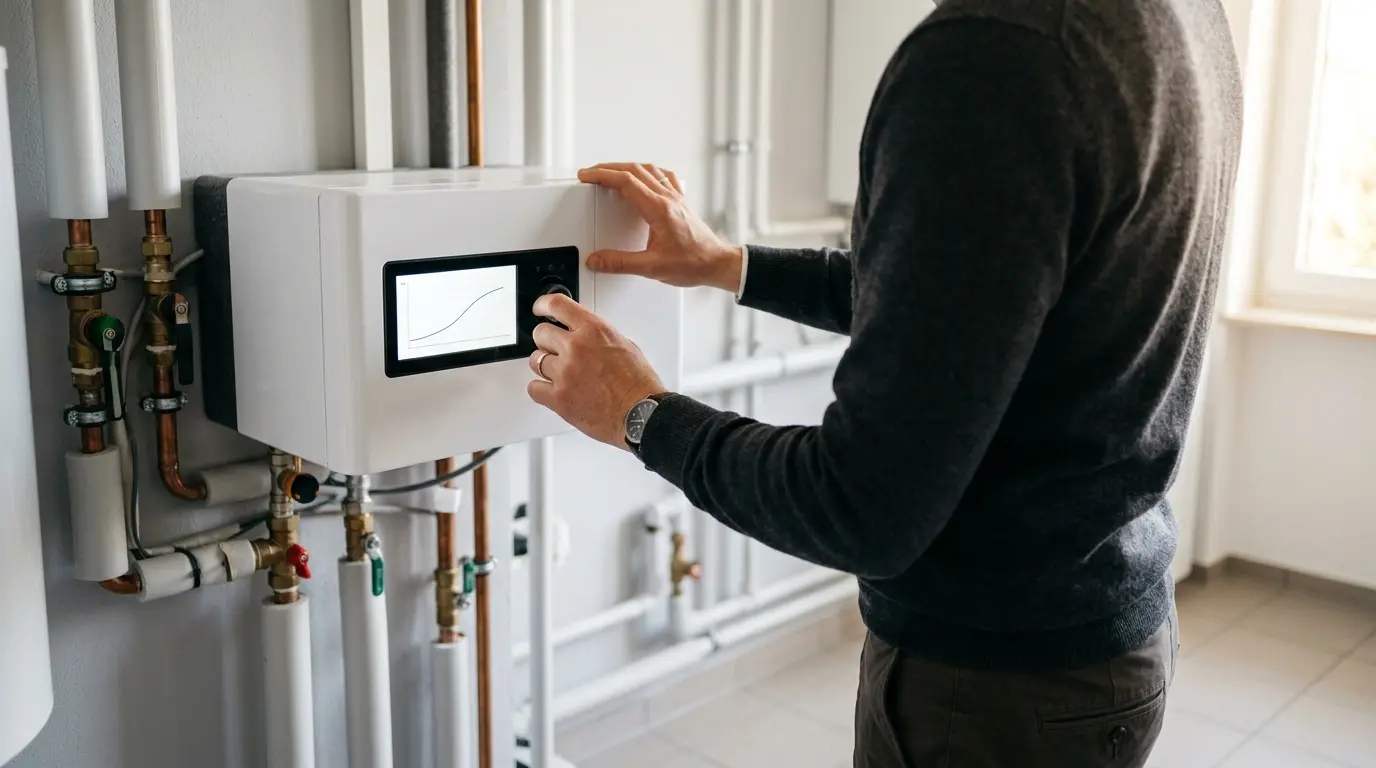

Heizkurve Schritt für Schritt einstellen
Die Feinjustierung läuft über kontrollierte Einzelschritte, nicht über pauschale Korrekturen nach Gefühl. Wer Neigung und Niveau gleichzeitig ändert, kann am Ende nicht mehr zuordnen, welcher Parameter für welche Wirkung verantwortlich war.
- Ausgangswerte dokumentieren. Aktuelle Einstellungen notieren und die maßgeblichen Thermostatventile beziehungsweise Raumtemperaturregler für die Optimierung vollständig öffnen.
- Nur einen Parameter ändern. Ist es vor allem bei niedrigen Außentemperaturen zu kühl, die Neigung beziehungsweise den entsprechenden herstellerspezifischen Parameter schrittweise erhöhen. Änderungen nur in kleinen, für die jeweilige Regelung vorgesehenen Schritten vornehmen.
- Beobachtungsfenster einhalten. Nach jeder Änderung mindestens zwei bis drei Tage abwarten, bevor erneut nachjustiert wird. Das Gebäude reagiert wegen seiner thermischen Trägheit verzögert.
- Niveau nur bei gleichmäßigem Problem anfassen. Wirkt die Wohnung bei jedem Wetter, auch im milden Übergangsbereich, konstant zu kühl oder zu warm, ist das Niveau der passende Hebel, nicht die Neigung.
- Ergebnis über eine ganze Heizperiode prüfen. Erst nach einem vollständigen Winter mit unterschiedlichen Außentemperaturen zeigt sich, ob die Einstellung durchgängig passt.
Ein hydraulischer Abgleich sollte dieser Feinjustierung vorausgehen. Ohne gleichmäßig verteilte Volumenströme lassen sich Kälteprobleme in einzelnen Räumen sonst fälschlich der Heizkurve zuschreiben, obwohl die Ursache in der Verteilung liegt.
Heizkurve fachgerecht optimieren lassen
Wir stimmen Ihre Heizkurve auf Heizlast, Heizflächen, Systemtemperaturen und Hydraulik ab.
Typische Fehler beim Einstellen der Heizkurve
- Niveau statt Neigung anheben. Erhöht die Vorlauftemperatur auch bei mildem Wetter und verschlechtert die Effizienz im gesamten Betriebsbereich, statt nur das eigentliche Kälteproblem zu lösen.
- Beide Parameter gleichzeitig ändern. Macht Ursache und Wirkung der nächsten Beobachtung nicht mehr zuordenbar.
- Zu schnell nachjustieren. Eine Anpassung nach einem einzigen kalten Tag wieder zurückzudrehen, ignoriert die thermische Trägheit des Gebäudes.
- Nachtabsenkung wie bei einer fossilen Heizung nutzen. Bei trägen Flächenheizungen kann eine starke Nachtabsenkung dazu führen, dass morgens mit höherer Leistung oder höheren Systemtemperaturen wieder aufgeheizt werden muss. Dadurch kann ein Teil der zuvor erzielten Einsparung verloren gehen.
- Thermostatventile als Korrektur der Heizkurve behandeln. Ventile können nur überschüssige Wärme wegregeln, sie senken aber nicht die unnötig hohe Vorlauftemperatur, die die Wärmepumpe weiterhin bereitstellt.
Woran Sie erkennen, dass die Heizkurve noch nicht passt
Häufiges Takten kann ein Hinweis auf eine ungünstige Heizkurve sein, ist dafür aber kein eindeutiger Beweis. Es tritt unter anderem auf, wenn der aktuelle Wärmebedarf unter die minimale Modulationsleistung der Wärmepumpe fällt oder die Wärme wegen ungünstiger Hydraulik beziehungsweise stark gedrosselter Heizkreise nicht ausreichend abgenommen wird.
Bleiben einzelne Räume trotz insgesamt hoher Heizkurve zu kühl, kann das an zu klein dimensionierten Heizkörpern liegen, ebenso aber an falschen Volumenströmen, Ventileinstellungen oder anderen hydraulischen Ursachen. Ein Heizflächenabgleich und gegebenenfalls ein hydraulischer Abgleich schaffen hier Klarheit, bevor an der Heizkurve weiter gedreht wird.
Auswirkung auf Jahresarbeitszahl und Betriebskosten
Als Faustregel nennt der Bundesverband Wärmepumpe rund 2,5 Prozent höhere Stromkosten je Grad höherer Vorlauftemperatur. Der tatsächliche Effekt hängt jedoch von Anlage, Wärmequelle, Außentemperaturen und Betriebsweise ab.
Eine dauerhaft zu hoch eingestellte Heizkurve kann die im realen Betrieb erreichte Jahresarbeitszahl verschlechtern. Davon zu unterscheiden ist die für die BEG-Förderung im Vorfeld berechnete JAZ. Sie wird nach einem anerkannten Berechnungs- oder Simulationsverfahren unter Berücksichtigung der geplanten Randbedingungen ermittelt.
Nach den aktuellen technischen Mindestanforderungen ist grundsätzlich eine rechnerische JAZ von mindestens 3,0 vorgesehen. Wie diese Förder-JAZ im Detail berechnet wird, erklärt unser Grundlagenartikel zur Wärmepumpen-Auslegung.
Fazit
Die Heizkurve richtig einzustellen bedeutet, Neigung und Niveau getrennt und schrittweise an die berechnete Heizlast und die vorhandenen Heizflächen anzupassen, nicht die Werkseinstellung unverändert zu übernehmen. Wer dabei systematisch vorgeht, senkt den Stromverbrauch spürbar, ohne Komfort einzubüßen.
Wie die Wärmepumpe selbst über die Heizlast richtig dimensioniert wird, zeigt unser Grundlagenartikel zur Wärmepumpen-Auslegung.
Häufige Fragen
Was ist der Unterschied zwischen Neigung und Niveau bei der Heizkurve?
Die Neigung bestimmt, wie stark die Vorlauftemperatur bei fallender Außentemperatur ansteigt. Das Niveau verschiebt die gesamte Kurve unabhängig von der Außentemperatur nach oben oder unten.
Welche Heizkurve ist bei Fußbodenheizung mit Wärmepumpe richtig?
Das hängt vom Gebäude und von der Regelung des jeweiligen Herstellers ab. Als grobe Orientierung liegt die Vorlauftemperatur am Auslegungspunkt bei gut gedämmten Gebäuden mit Fußbodenheizung häufig zwischen etwa 30 und 40 Grad Celsius, bei höherer Heizlast auch darüber. Die endgültig passende Einstellung ergibt sich erst über eine Beobachtungsphase im laufenden Betrieb.
Ist eine Nachtabsenkung bei Wärmepumpen sinnvoll?
Bei Flächenheizungen mit hoher thermischer Trägheit kann eine starke Nachtabsenkung dazu führen, dass morgens mit höherer Leistung oder höheren Systemtemperaturen wieder aufgeheizt werden muss, wodurch ein Teil der Einsparung verloren geht.
Muss vor der Heizkurven-Optimierung ein hydraulischer Abgleich gemacht werden?
Ja. Ohne gleichmäßig verteilte Volumenströme lassen sich Kälteprobleme in einzelnen Räumen fälschlich der Heizkurve zuschreiben, obwohl die Ursache in der Verteilung liegt.
Wie oft muss ich die Heizkurve nach der Einstellung anpassen?
Nach jeder Änderung sollten mindestens zwei bis drei Tage vergehen, bevor erneut nachjustiert wird. Über eine komplette Heizperiode mit unterschiedlichen Außentemperaturen zeigt sich erst, ob die Einstellung durchgängig passt, etwa nach Dämmmaßnahmen oder einem Fenstertausch ist eine erneute Prüfung sinnvoll.
